我们对于可再生能源锅炉的愿景
Our vision for renewable energy boilers

生物质锅炉是一类可以适用任何生物质可再生能源的高效环保设备,其中以生物质流化床锅炉为最。基于郑锅拳头产品——循环流化床锅炉技术的生物质锅炉,是对节能型产品的传承与发展,也是我国探索生物质发电全面转向热电联产的突破。大量煤炭资源的节约、超低碳排放的贡献、二氧化硫超低极值,将助力生物质热电联产模式成型,构建就地收集原料、就地加工转化、就地消费的分布式热生产和消费体系。

生物质热电联产被明确鼓励

十三五间出台的生物质能源相关规划,对我国各省(区、市)的可再生能源建设规模进行明确规定。其中,“百个城镇”生物质热电联产示范项目的建设,更标志着我国以发电为主的生物质能利用方式将发生重大转变,生物质热电联产成为生物质能利用的必然趋势。

查看详情
生物质项目补贴

除多地出台的生物质燃料、生物质工业锅炉补贴外,“十三五”之始,国家还密集出台了一系列与生物质能源产业、与生物质热电联产密切相关的政策,并明确了生物质热电联产项目将优先得到国家可再生能源电价附加补贴资金。

查看详情
生物质锅炉排放标准

生物质能源属于清洁能源,生物质能源中有害物质(硫和灰分等)的含量仅为煤炭的1/10左右,相对于燃煤锅炉,生物质型锅炉具有极大的环保效益。

查看详情
生物质锅炉排放标准

以下仅为个别省市已出台的工业生物质锅炉排放标准,生物质发电锅炉标准按《我国火电行业污染物排放标准》。注意,目前绝大多数省市未出台明确的生物质锅炉排放标准,但是确实存在限定要求,详情请直接在线咨询,区域市场经理会给出准确的答复。

广东省最新生物质锅炉排放标准

上海市最新生物质锅炉排放标准

天津市生物质锅炉排放标准

吉林省生物质锅炉排放标准

我国火力发电污染物排放标准

(持续更新中)

注:国家及多省、市、区都对生物质供热、发电项目承诺给予政府补助,但很多并未像燃煤锅炉改造一样给出具体补贴标准,您可以在线直接咨询,向区域经理了解当地补贴详情。(下附部分较早的生物质补贴规划框架)

《北方地区冬季清洁取暖规划(2017-2021年)》 中央财政充分利用现有可再生能源发展、大气污染防治等资金渠道,加大对清洁取暖的支持力度,以“2+26”城市为重点开展清洁取暖城市示范,中央财政通过调整现有专项支出结构对示范城市 给予奖补激励,中央预算内投资加大支持力度。地方政府有关部门应结合本地实际,研究出台支持清洁取暖的政策措施,统筹使用相关政府资金,加大对清洁取暖工作的支持力度,并对重点城市倾斜。

《关于印发促进生物质能供热发展指导意见的通知》
生物质能供热在锅炉置换、终端取暖补贴、供热管网补贴等方面享受与“煤改气”、“煤改电”相同的支持政策,电价按《国家发展改革委关于印发北方地区清洁供暖价格政策意见的通知》中有关规定执行。国家可再生能源电价附加补贴资金有限支持生物质热电联产项目。按照有关规定,生物质热电联产以及成型燃料生产的供热等享受国家税收优惠政策,原料收集加工机械纳入国家农机具补贴范围。

山东:根据各地生物质发电规划执行情况,适时对规划进行修编。生物质发电发展坚持热电联产、高效利用的基本导向,严禁以热电联产名义变相建设只发电不供热项目,农林生物质热电联产方案和实施情况要作为项目核准与电价补贴申报的重要依据。

咸阳:为了鼓励秸秆综合利用,根据省上行动方案省级财政承担40%资金补贴。其中,农户全量还田的,每亩补助20元。秸秆能源化利用的,新建年产成型燃料5000吨示范项目,补贴40万元。购置二次配风多燃料型清洁炉的给予30%的补贴。秸秆肥料化利用的,每生产1吨商品有机肥,补贴50元。秸秆饲料化利用的,规模化畜牧养殖场新建青黄贮窖,每立方米补贴20元。秸秆基料化利用的,每吨基料补贴100元。

西安:(1)农机具补贴。按国家现行农业机械购置补贴政策,对购买秸秆还田农机具的进行补贴。(2)秸秆还田补助。对实施秸秆全量还田的,按照每亩20元的标准给予补助,其中,省级负担8元、市级负担8元、县(区)级负担4元(周至县、鄠邑区、蓝田县财力困难配套资金市级负担)。(3)秸秆锅炉燃料综合利用补贴。秸秆肥料化、饲料化、基料化利用项目以及新建年产成型生物质燃料5000吨能源化利用示范等项目,由市县相关部门负责征集并组织向省市有关部门申报。

青岛:改用洁净煤技术或成型生物质等清洁燃料(即秸秆锅炉、棕榈壳锅炉、木材锅炉、花生壳锅炉、糖醛渣锅炉等生物质燃料锅炉)实现超低排放的企业,按照原燃煤锅炉额定热功率每蒸吨10万元的标准给予补助,且补助资金总额不超过改造工程环保设施总投资额的60%。其中符合市节能奖补规定的,可同时享受市节能补助政策。

哈尔滨:对年利用秸秆超2000吨的龙头企业或合作社新增贷款将按照银行实际贷款利息的50%给予贴息;对从事农业生产的经营主体购置秸秆粉碎还田等相关机械,采取“省市累加补贴”方式,市本级补贴后的补贴资金总额不超过机具销售价格的60%;对行业领先、前景广阔、具备贷款条件,且有资金需求、年利用秸秆2000吨以上的秸秆综合利用龙头企业及秸秆收集农民专业合作社等经营主体新增贷款,按照银行实际贷款利息的50%给予贴息。

国家《关于开展“百个城镇”生物质热电联产县域清洁供热示范项目建设的通知》国家《能源发展“十三五”规划》国家《可再生能源发展“十三五”规划》国家《生物质能发展“十三五”规划布局方案》国家《关于可再生能源发展“十三五”规划实施的指导意见》《河北省“十三五”能源发展规划》《河北省“十三五”电力发展规划》《湖南省“十三五”生物质能源发展规划》《山东省新能源和可再生能源中长期发展规划(2016-2030年)》《广东省“十三五”能源结构调整实施方案》《河南省“十三五”可再生能源发展规划》《安徽省可再生能源发展“十三五”规划》《吉林省电力发展“十三五”规划》《吉林省能源科技装备发展“十三五”规划》《吉林省新能源和可再生能源“十三五”发展规划》《江苏省“十三五”能源发展规划》《黑龙江省能源发展“十三五”规划》《海南省“十三五”能源发展规划》《湖北省能源发展“十三五”规划》《西部大开发"十三五"规划》《广西环境保护和生态建设 “十三五”规划》《甘肃省“十三五”西部大开发实施意见》《宁夏回族自治区“十三五”节能减排综合工作方案》《陕西省“十三五”控制温室气体排放工作实施方案》《山西省“十三五”综合能源发展规划》《山西省“十三五”控制温室气体排放规划》《浙江省大气污染防治“十三五”规划》《浙江省“十三五”控制温室气体排放实施方案》《辽宁省“十三五”节能减排综合工作实施方案》《福建省人民政府关于印发福建省“十三五”节能减排综合工作方案的通知》《四川省人民政府关于印发四川省“十三五”能源发展规划的通知》《四川省“十三五”工业绿色发展规划》《四川省“十三五”战略性新兴产业发展规划》《江西省“十三五”能源发展规划的通知》《内蒙古自治区“十三五”应对气候变化规划》《青海省“十三五”节能减排综合工作方案》《上海市节能和应对气候变化“十三五”规划》

生物质锅炉“家族”里程碑
Biomass Fired boiler achievements

率先研发和设计开发了双床、N形炉膛烟梗锅炉

率先开发75t/h次高温次高压纯燃生物质散料角管链条生物质发电锅炉

率先开发纯燃生物质散料循环流化床锅炉

参与多个生物质能发电设备技术标准编制

参与编制NB/T4211-2017《生物质锅炉燃料元素的测定方法》

领衔编制国家能源局关于国内生物质链条炉排锅炉技术的统一标准

非凡技术 驱动热电联产时代
Extraordinary technology driven cogeneration Era

生物质循环流化床锅炉是目前要求高参数、高负荷的生物质热电联产、集中供热的最佳选择,没有之一。

散料热值低、品种多且分散,燃料范围广、水分波动大
燃料适应性广、低温燃烧、高效环保、使用寿命长
生物质
循环流化床

生物质与流化床的融合,更能发挥生物质循环流化床锅炉优势,承袭CFB锅炉经典,用前瞻创新洞见热电联产趋势,铸就生物质能应用领域标杆。

采用全悬吊膜式水冷壁的高大炉膛和低流速设计,提高燃烬率,并强化传热和防止炉膛高温结渣及尾部受热面的高温腐蚀。

采用低阻力大动量强穿透力的二次风双层分级布置设计,在确保燃烧和脱硫效果的同时,又进一步抑制NOx的生成。

采用窄高型的下倾式进口长烟道和优化的分离器进口烟速,减轻磨损的同时保证了超低排放、低能耗长期安全稳定运行。

过热器充分利用了循环物料的纵向冲刷作用来避免管壁积灰而防止高温腐蚀问题,并确保蒸汽参数的宽范围以适应发电需求。

炉膛 二次风装置 给料装置 炉膛下部 旋风分离器 返料装置 吹灰装置 高温过热器 低温过热器 空气预热器 省煤器

炉膛采用等流速设计理念,对炉膛密相区和布风板设计,并采用全悬吊膜式水冷壁的高大炉膛和低流速设计。

独特的二次风设计,采用低阻力大动量强穿透力的二次风双层分级布置设计,并采用前后墙错位分层设置和独立精细调节,以满足分级配风分级燃烧的需求。

给料装置设置在燃烧室前墙炉膛微负压燃烧的防磨区域内,并在给料装置上下两侧装设独有的播料风和压料风。

炉膛下部采用5.74防磨层高度,并设计独特的“让管”防磨结构,能有效防止物料贴壁流及“涡流”而造成的水冷壁磨损。

采用窄高型的下倾式进口长烟道和优化的分离器进口烟速,强化物料向下贴壁浓缩分离趋势。

中心筒采取偏置结构并优化中心筒插入深度,以提高分离效率。设计与之相匹配的差压式自平衡返料器和独立的高压返料风机,确保返料安全通畅。

设置特有的可调式进口烟道流化装置,采用倾斜式风室和流化风帽,独立控制,通过流化风帽使灰尘处于微流化状态而被烟气带走,防止积灰。

考虑到尾部受热面的积灰及生物质灰的黏结性及锅炉的宽负荷运行需求,采用增加中温屏式过热器并配两级喷水减温器的过热器结构。

创新采用U型悬吊布置的自吊挂结构,并加以优化,底部连通采用独特的外置式集箱连通结构,强化混合,减少偏差,布置紧凑,确保安全又简化设计流程。

空气预热器采用卧管式结构,分成两级布置,上级为二次风空预器,下级为一次风空预器,均为双行程。

省煤器为光管结构,分三级布置,并设计适当的欠焓和工质流速,确保省煤器运行安全。

循环流化床生物质锅炉
生物质电站锅炉
角管生物质锅炉
快装生物质锅炉
查看更多+
天赋实力 力蕴于心
The accumulation of talent and strength

国内同行业中水平、规模、实力都极为雄厚的郑锅循环流化床生物质锅炉技术研发团队,他们用科技改写清洁能源
利用的定义,以前瞻的视野助力生物质能利用方式的转变。

团队负责人
循环流化床生物质锅炉团队负责人
曹习功
副总工程师

国家能源局行业标准NB/T4211-2017主要参与者
主持开发产品荣膺发改委高效节能锅炉推广第一位
75t/h低氮节能型流化床锅炉荣获国家科学技术成果
已获得授权专利20余项
主持和参与5个重大科技攻关项目
主持开发的14个产品先后通过科学技术成果鉴定

全五分表现
全五分表现 锋芒尽显

大容量层燃生物质锅炉和循环流化床生物质锅炉同样受到国家大力推广使用,不过其对负荷变化要求严格,由于炉型局限,高负荷高参数技术攻坚成为最大难题。不过,该炉型目前仍是生物质循环流化床锅炉的最大“劲敌”。

生物质循环 生物质角管
防腐蚀性
燃尽率
防磨损性
热效率
环保性 本体自环保 需辅助脱销除尘设备
燃烧方式 可直燃 燃料要求较高
投资与耗能
技术参数
技术参数

容量:20—280蒸吨
燃烧方式:直接燃烧(燃料成本较成型生物质更低)
热效率:≥90%(国家标准86%,1百分点意味着每天可节省至少9吨燃料)
适用燃料:各类生物质
应用范围:热电联产、清洁供热、大型发电

型号规格(部分) 额定蒸发量(t/h) 额定蒸汽压力(MPa) 额定蒸汽温度(℃) 给水温度(℃)
DHX35-1.25/300-P 35 1.25 300 104
DHX35-1.6-AII 35 1.6 204 104
DHX35-2.5/400-AII 35 2.5 400 104
DHX35-3.82-A 35 3.82 249 104
DHX40-4.2-W 40 4.2 254 104
DHX45-1.6-H 45 1.6 204 104
DHX50-2.5-W 50 2.5 226 104
DHX65-2.5/250-H 65 2.5 250 104
DHX75-1.6-P 75 1.6 204 104
DHX75-2.5/350-P 75 2.5 350 104
能效与能耗的双赢
The win-win of energy efficiency and energy consumption

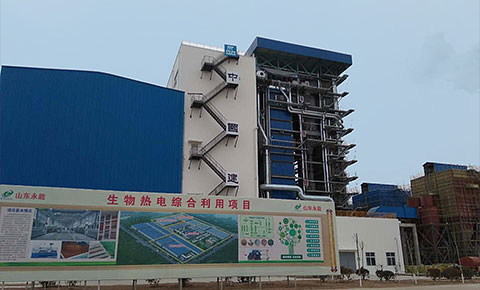

从2017年下旬开工建设到2018年初2台外循环生物质发电锅炉的正式运行,作为一项惠民工程,该生物质热电联产项目与当地在新能源上的长期规划有着直接关系。
该项目的落成从根本上解决了莒南及周边居民的供暖和县域内农林生物质燃料的处理问题,社会效益和经济效益明显。

配置设备 2台75t/h中温中压循环流化床生物质锅炉、1台CN25-3.82/0.98型汽轮机组、冷却、化水等附属配套设施。
生产规模 年总发电量1.5亿千瓦时,年供电量1.1亿千瓦时,年供蒸汽量24万吨,供暖100万㎡。
锅炉燃料 油菜杆、边角料、竹屑、稻草等农林废弃物。
燃料供应 该公司拥有专门的供应链管理公司,对旗下建设的生物质热电厂的生物质原材料在收储运等环节的集中管理,以减少燃料收储的中间环节,统一调配生物质资源。
山东莒南生物热电综合利用项目
环保效益 节煤16万吨/年,减排二氧化碳43.2万吨/年。在线检测数据显示,NOx的初始排放浓度在50~80mg/Nm3范围内,不脱硝便可达到国家火电厂排放标准100mg/Nm3要求(查看我国火电厂大气污染物排放标准),实际运行数据与理论计算基本吻合,验证了本锅炉设计方法和针对性结构优化的正确性。
社会效益 年处理农林生物量28.72万吨,年收购生物资源费用约11497万元,热电厂生产可提供就业岗位约100个,燃料收购及运输也为农民提供了大量就业机会,同时增加了当地农民的收入。
尊尚礼遇
First-class service

在这里,您将得到尊崇的服务与客户关怀,我们为您提供了更多的选择与个性化的专属权益。

从方案成型到现场测试
完善的服务体系形成全方位、立体化覆盖
让客户体验更加丰富、美好

EPC总包 包含项目咨询、设计、采购、土建、制造、安装、售后的全流程服务
大包 包含锅炉本体、辅机的配置及后期安装、指导、售后等服务
锅炉设备 包含锅炉本体、辅机的设计、制造和外协服务
在郑锅,我们向用户承诺: 发货起12个月内质保期优质服务;30分钟内给予技术咨询答复;24小时内完成专业工程师派遣;365天全年无休接受服务请求。
