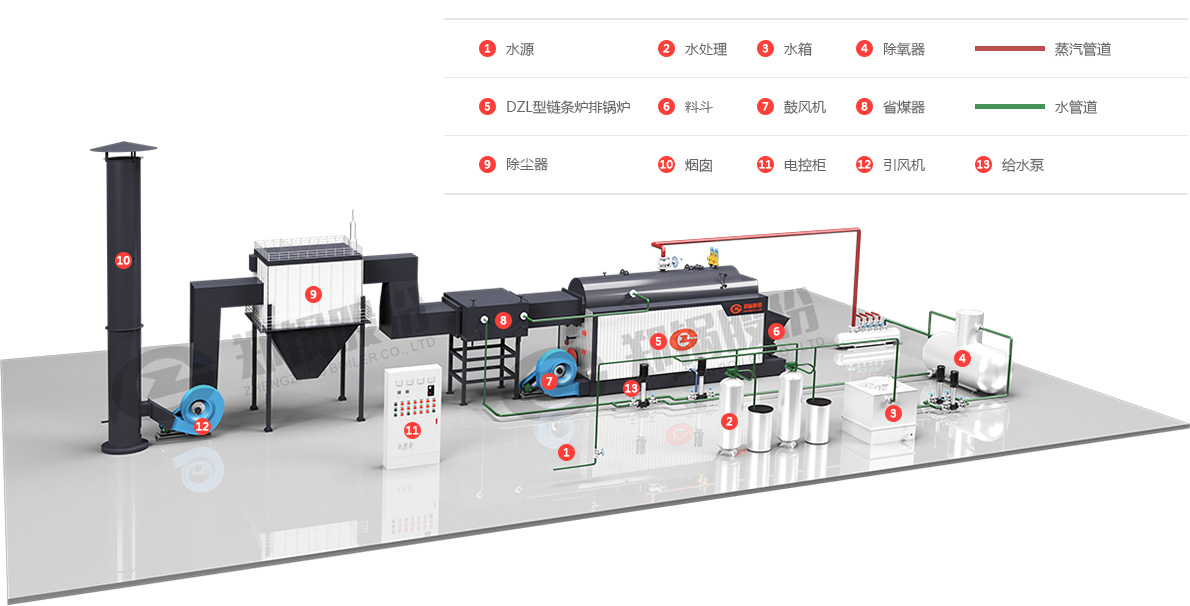

辅机系统	辅机系统机器组成
化水供水系统	软水、除盐水系统、除氧器、给水泵、水箱、加氨装置、加药装置
蒸汽（热水）系统	分汽（水）缸、减温减压器
燃料供应系统	上煤机、皮带输煤机、破碎机、振动筛电子皮带秤、电磁除铁器、双梨式卸料器、炉前给煤机等
烟风系统	鼓风机、引风机、烟囱等
排污（汽）系统	连排、定排、取样器、消音器
电控系统	普通控制、PLC控制、DCS控制
锅炉房内其它设备	换热站、循环泵、除污器等
烟气净化系统	除尘器、脱硫装置、脱硝装置等

辅机系统

辅机系统机器组成

化水供水系统

软水、除盐水系统、除氧器、给水泵、水箱、加氨装置、加药装置

蒸汽（热水）系统

分汽（水）缸、减温减压器

燃料供应系统

上煤机、皮带输煤机、破碎机、振动筛电子皮带秤、电磁除铁器、双梨式卸料器、炉前给煤机等

烟风系统

鼓风机、引风机、烟囱等

排污（汽）系统

连排、定排、取样器、消音器

电控系统

普通控制、PLC控制、DCS控制

锅炉房内其它设备

换热站、循环泵、除污器等

烟气净化系统

除尘器、脱硫装置、脱硝装置等

蒸汽锅炉	型号	最大运输尺寸			最大外形尺寸			料斗	主汽阀	最大运输重量	燃料
	单位	L	W	H	L	W	H	（M）	（m）	（t）
快装生物质锅炉	DZL2-1.0	5200	2100	3492	7430	2700	4700	1970	3892	19.3	秸秆稻壳糖醛渣棕榈壳木材酒糟棉秆等各类颗粒、压块等成型燃料
	DZL2-1.25	5200	2100	3492	7430	2700	4700	1970	3892	19.4
	DZL4-1.6	6110	2510	3380	7900	3060	4745	1970	3780	32.8
	DZL6-1.6	7150	2600	3528	8870	3650	6030	1806	3828	39.3
	DZL8-1.25	8460	3100	4535	11050	3300	4600	2580	4535	50.2
	DZL8-1.6	8460	3100	4535	11050	3300	4600	2580	4535	50.9
组装生物质锅炉	SZL6-1.25	6220	2770	3530	10050	3700	7030	2626	5774	22.7
	SZL6-1.6	6220	2770	3530	9570	3700	6830	1878	5648	24.4
	SZL8-1.25	7130	3120	3530	11390	3955	6410	2576	5724	31.4
	SZL8-1.6	7130	3120	3530	11390	3955	6410	2576	5728	32.3
	SZL10-1.25	7730	3310	3530	12050	4075	6410	2630	5724	31.0
	SZL10-1.6	7730	3310	3530	12050	4075	6410	2630	5728	31.8
	SZL10-2.5	7730	3310	3530	12050	4075	6410	2630	5735	33.0
	SZL12-1.25	8030	3160	3530	12050	3935	6410	2630	5724	33.9
	SZL12-1.6	8070	3310	3530	12350	4075	6410	2630	5728	32.1
	SZL15-1.25	10000	3390	3530	16470	4090	6335	2630	5774	38.1
	SZL15-1.6	9300	3310	3530	15970	4075	6410	2630	5778	36.5
	SZL15-2.5	9300	3310	3530	15970	4075	6410	2630	5790	37.9
	SZL20-1.25	11450	3270	3530	15500	6170	8410	2630	7724	41.7
	SZL20-1.6	11450	3270	3530	15500	6170	8410	2630	7728	43.0
	SZL20-2.5	11450	3270	3530	15500	6170	8410	2630	7740	45.8
	SZL25-1.25	11780	3670	3530	16150	6790	8410	2630	7724	39.1
	SZL25-1.6	11780	3670	3530	16150	6790	8410	2630	7728	46.6
	SZL25-2.5	11780	3670	3530	16150	6790	8410	2630	7740	43.9

热水锅炉	型号	最大运输尺寸			最大外形尺寸			料斗	主汽阀	最大运输重量	燃料
	单位	L	W	H	L	W	H	M	m	t
组装生物质热水锅炉	SZL2.8-1.0/95/70	7500	2500	3480	8820	3150	4450	1970	3874	32.3	秸秆稻壳糖醛渣棕榈壳木材酒糟棉秆等各类颗粒、压块等成型燃料
	SZL4.2-1.0/95/70	6080	2770	3530	10100	3610	6830	2580	5524	18.5
	SZL7-1.0/95/70	7730	3310	3530	12050	4075	6410	2630	5724	31.0
	SZL7-1.0/115/70	7730	3310	3530	12050	4075	6410	2630	5724	31.0
	SZL10.5-1.25/115/70	9300	3310	3530	15900	4075	6410	2630	5774	35.2
	SZL14-1.25/115/70	11450	3270	3530	15500	6170	8410	2630	4535	45.0
	QXL14-1.25/130/70	11450	3270	3530	15500	6170	8410	2630	7724	41.4
	QXL14-1.6/130/70	11450	3270	3530	15500	6170	8410	2630	7724	41.4
	SZL14-1.0/95/70	11450	3270	3530	15500	6170	8410	2630	7724	41.7
	QXL17.5-1.25/115/70	11780	3670	3530	16150	6790	8410	2630	7724	39.1

各类常见燃料热值、耗费量、成本分析与对比（基于1吨蒸汽锅炉计算）
燃料		Ⅱ类烟煤	轻柴油	天然气	木屑	稻壳	秸秆	生物质成型颗粒
燃料密度（kg/m3）或（kg/Nm3）		1200	850	0.741	130	120	80-100 （稻草-玉米）	750
低位发热量（KJ/kg）或（KJ/Nm3）		17693	42875	35590	13101	12689	16697 （玉米秸秆）	18392
锅炉热效率（%）		80	95	96	88	87	90	90
燃烧气体排放	CO2	955	818	420	730	685	765	950
	SO2	11.8	14.2	/	/	0.2	0.1	/
	NOx	4.3	4.0	0.5	1.1	1.3	1.2	1.0
市场价格（元/吨）		600	7000	3.4	300	550	300	800
燃料消耗量（kg/h）		200	66.1	79.4	180	200	160	160
燃料费用		120	462	269	54	110	48	128
综合评价		35吨/时以上普遍适用	允许使用，属高成本	国家普遍推广	大多省市适用（推荐）	大多省市适用（推荐）	大多省市适用（推荐）	大多省市适用（推荐）
