DHX型循环流化床锅炉(单锅筒横置式流化床锅炉)

DHX循环流化床锅炉是郑锅股份基于流态重构燃烧技术研发的,代表了循环流化床技术潮流发展方向的产品。该型锅炉具有节煤、节电、低床压运行、低磨损、可用率高和污染物超低排放的技术优势,符合国家的环保政策。特别是污染物超低排放技术更加符合国家的大气污染物排放政策,具有很强的市场竞争力。

20-85
蒸发量 (t/h)
≤2.5MPa
工作压力
>92%
实测热效率
索取报价清单 查看产品专题
咨询技术客服
产品简介

郑锅股份DHX(DHF)系列循环流化床锅炉是一种节能型循环流化床锅炉。该型号产品在“定态设计,流态重构”先进设计理论的引导下,通过对水循环的可靠性、炉膛结构及高效分离及返料输送的物料循环系统、最佳配风比的分级燃烧技术、防磨密封节能技术、高效脱硫脱硝的超低排放技术等关键技术的研究、实施,确定合理的水循环系统和锅炉结构,使锅炉具有节煤、节电、运行可靠率高和污染物超低排放的技术优势,使其主要性能、技术、经济指标达国内领先水平。

该型锅炉一举克服了常规循环流化床锅炉厂用电高和磨损两个难题,厂用电至少可以降低20%,同时,有效弥补了锅炉磨损、回料装置结焦堵塞、锅炉原始排尘浓度高、排渣困难等不足,是锅炉的结构更加合理,性能更加优良,运行更加安全可靠。

常用吨位:20吨/25吨/35吨/40吨/45吨/50吨/65吨/75吨/小时DHX(DHF)型循环流化床蒸汽锅炉

煤耗量低高效分离+循环燃烧,燃烧效率>99%以上,热效率>92%,煤耗降低3%以上
节省电费流态重构,实现低床压运行,厂用电率低,可节省风机电耗20%以上
环保低排精准低温分级燃烧和配风,SO2和NOx超低初始排放,环保性能优越
低磨损低床压运行,烟气流速低,受热面近零磨损,维修率低,年运行时间>8000小时
流化好专利改进型钟罩式风帽,解决倒灰、流化问题,保证锅炉燃烧效率和低排放
高分离采用优化型中心筒偏置式高效旋风分离器,确保高效分离,效率高达99.6以上
尾部烟道结构保证尾部受热面高效换热
密封设计膜式壁、烟道护板、钢板等结构全密封焊接,避免漏风,确保高效率运行
推荐循环流化床锅炉业务经理

若你需要进一步了解该产品详情,欢迎填写以下表格,系统会实时提交您的信息至相应区域业务经理处,确保您的咨询得到及时反馈。

锅炉系统
咨询锅炉系统工程师 查看3D结构
在线咨询

选择项目所在地,系统会自动匹配区域业务经理为您提供服务。

查询
免费通话

请留下您的联系方式,获取业务经理快速问询。

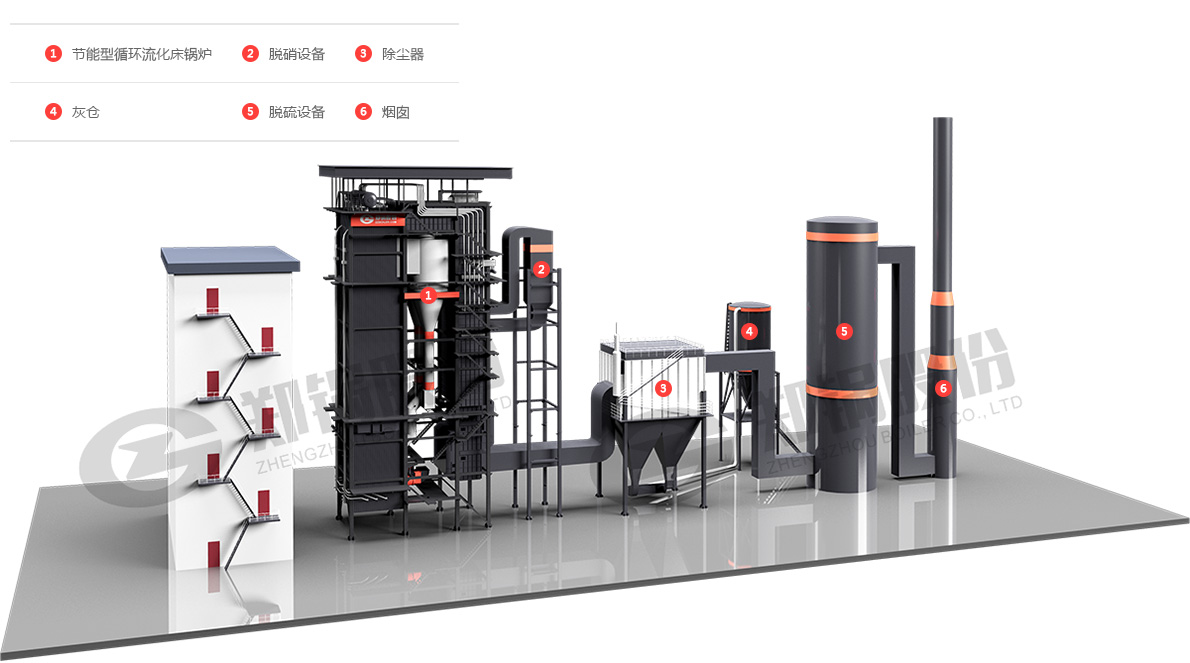

辅机配置
辅机系统 辅机系统机器组成
化水供水系统软水、除盐水系统、除氧器、给水泵、水箱、加氨装置、加药装置
蒸汽(热水)系统分汽(水)缸、减温减压器
燃料供应及制备系统上煤机、皮带输煤机、破碎机、振动筛、电子皮带秤、电磁除铁器、双梨式卸料器、(煤仓、石灰石仓)、炉前给煤机等
烟风系统鼓风机、引风机、烟囱等
排污(汽)系统连排、定排、取样器、消音器
电控系统普通控制、PLC控制、DCS控制
烟气净化系统除尘器、脱硫装置、脱硝装置、气力输灰(灰仓)等
出渣系统出渣机、输渣皮带、(渣仓)等、锅炉房内其它设备:换热器或发电设备
技术参数
型号规格 额定蒸发量(t/h) 额定蒸汽压力(MPa) 额定蒸汽温度(℃) 给水温度(℃) 设计燃料 咨询价格 出厂方式
DHX35-1.25-W 35 1.25 194 105 无烟煤 散装
DHX35-1.25/300-P 35 1.25 300 104 贫煤 散装
DHX35-1.6-AII 35 1.6 204 104 烟煤 散装
DHX35-2.5/400-AII 35 2.5 400 104 烟煤 散装
DHX35-3.82-A 35 3.82 249 104 烟煤 散装
DHX40-4.2-W 40 4.2 254 104 无烟煤 散装
DHX45-1.6-H 45 1.6 204 104 褐煤 散装
DHX50-2.5-W 50 2.5 226 104 无烟煤 散装
DHX65-2.5/250-H 65 2.5 250 104 褐煤 散装
DHX75-1.6-P 75 1.6 204 104 贫煤 散装
DHX75-2.5/350-P 75 2.5 350 104 贫煤 散装
型号规格 额定热功率(MW) 额定出水压力(MPa) 出水温度(℃) 回水温度(℃) 设计燃料 咨询价格 出厂方式
DHX58-1.6/150/90-AII 58 1.6 150 90 二类烟煤 散装
各类常见燃料热值、耗费量、成本分析与对比(基于1吨蒸汽锅炉计算)
燃料 Ⅱ类烟煤 轻柴油 天然气 木屑 稻壳 秸秆 生物质成型颗粒
燃料密度(kg/m3)
或(kg/Nm3)
1200 850 0.741 130 120 80-100
(稻草-玉米)
750
低位发热量(KJ/kg)
或(KJ/Nm3)
17693 42875 35590 13101 12689 16697
(玉米秸秆)
18392
锅炉热效率(%) 80 95 96 88 87 90 90
燃烧气体排放 CO2 955 818 420 730 685 765 950
SO2 11.8 14.2 / / 0.2 0.1 /
NOx 4.3 4.0 0.5 1.1 1.3 1.2 1.0
市场价格(元/吨) 600 7000 3.4 300 550 300 800
燃料消耗量(kg/h) 200 66.1 79.4 180 200 160 160
燃料费用 120 462 269 54 110 48 128
综合评价 35吨/时以上普遍适用 允许使用,属高成本 国家普遍推广 大多省市适用(推荐) 大多省市适用(推荐) 大多省市适用(推荐) 大多省市适用(推荐)
