国产大中型工业锅炉为什么大多采用倒U形布置

大、中型工业锅炉一般指的是35吨及其以上的工业锅炉，其主要受热面基本上是相同的：水冷壁、过热器、省煤器和空气预热器，再热机组还有再热器。但是这几种主要受热面的相对位置由于各国以及各大锅炉制造厂家的具体情况不一样，形成的设计指导思想不同，因而出现各种不同布置形式的锅炉。国产大中型工业锅炉为什么大多采用倒U形布置?

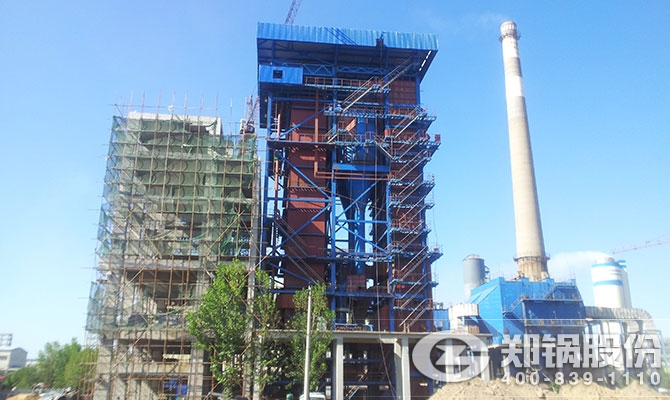

大中型工业锅炉

什么是倒U形锅炉?

炉膛、水平烟道和竖井烟道成倒U形布置称为倒U形锅炉。

倒U形锅炉优缺点

从倒U形锅炉的布置特点可以看出，这种锅炉的优点是高度较小，锅炉钢架的负荷较轻，锅炉房的高度可以降低。在竖井烟道里，烟气从上而下流动，而被加热介质的给水和空气是自下而上流动，符合逆流传热的要求，不但可以减少传热面积，而且缩短了烟、风和汽水管道的长度，降低了金属使用率。

由于倒U形锅炉的空气预热器布置在竖井烟道的最下部，这样送引风机及传动装置可装在地面，同时还可以采用地面烟囱。倒U形锅炉的这些优点，使锅炉的造价较低。但是倒U形锅炉占地较多，烟气在竖井烟道中从上而下流动，不但不能利用烟气的热浮力而且会产生额外的流动阻力，使引风机的电耗增加。

我国钢材价格较高，地价较便宜，因此倒U形锅炉的优点是主要的，缺点是次要的，所以，国产的大、中型锅炉大多采用倒U形布置方式。
