锅炉除尘器工作原理解析之机械式除尘器
机械式除尘器是依靠机械力(重力、惯性力、离心力等)将尘粒从气流中去除的装置。特点是结构简单,设备费和运行费均较低,但除尘效率不高。
按出尘粒的不同可设计为重力沉降室、惯性除尘器和旋风除尘器。适用于含尘浓度高和颗粒力度较大的气流。广泛用于除尘要求不高的场合或用作高效除尘装置的前置预除尘器。
重力除尘器除尘原理是突然降低气流流速和改变流向,较大颗粒的灰尘在重力和惯性力作用下,与气分离,沉降到除尘器锥底部分,属于粗除尘。
重力沉降室
粉尘靠重力沉降的过程是烟气从水平方向进入重力沉降设备,在重力的作用下,粉尘粒子逐渐沉降下来,而气体沿水平方向继续前进,从而达到除尘的目的。

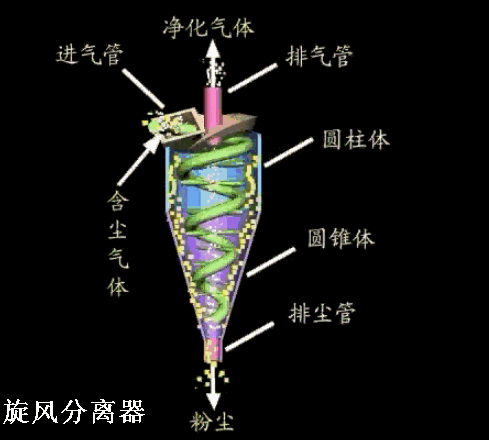

含尘气流由进气管进入筒内,沿内壁螺旋式向下旋转,粉尘在离心力的作用下甩向器壁,并在重力作用下落入灰斗,已净化气体由中心管排出。
旋风分离器
旋风分离器的种类繁多,分类也各有不同。根据结构形式可分为长锥体、圆简体、扩散式、旁通型等;按其组合、安装情况可分为内旋风分离器(安装在反应器或其它设备内部)、外旋风分离器、立式与卧式以及单筒与多管旋风分离器。
按气流导人情况分为切向导人或轴向导入;气流进入旋风分离器后的流动路线又有反转、直流及带二次风的不同形式。
旋风分离器按其性能分为
一、 高效率旋风分离器,其筒体直径较小,用来分离较细的粉尘,其效率在95% 以上。
二、 高流量旋风分离器,筒体直径较大,用于处理很大的气体流量,其除尘效率为50 %~ 80 %。
三、介于上述两者之间的通用旋风分离器,用于处理适当的中等气体流量,其除尘效率为80 % ~ 95 %。
