锅炉除尘器工作原理解析之电除尘式除尘器
电除尘是气体除尘方法的一种,也就是静电除尘,而这静电是高压。含有粉尘颗粒的气体,在接有高压直流电源的阴极线(又称电晕极)和接地的阳极板之间所形成的高压电场通过时,由于阴极发生电晕放电、气体被电离。此时,带负电的气体离子,在电场力的作用下,向阳板运动,在运动中与粉尘颗粒相碰,则使尘粒荷以负电,荷电后的尘粒在电场力的作用下,亦向阳极运动,到达阳极后,放出所带的电子,尘粒则沉积于阳极板上,而得到净化的气体排出防尘器外。
电除尘器是火力发电厂必备的配套设备,它的功能是将燃灶或燃油锅炉排放烟气中的颗粒烟尘加以清除,从而大幅度降低排入大气层中的烟尘量,这是改善环境污染,提高空气质量的重要环保设备。电除尘器的主体结构是钢结构,全部由型钢焊接而成,外表面复盖蒙皮(薄钢板)和保温材料,为了设计制造和安装的方便。
1. 按除尘器的形式分类
按除尘器的形式分为管式电除尘器和板式电除尘器。

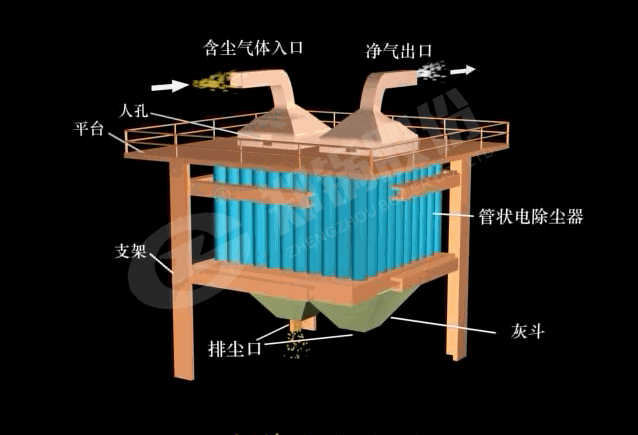

管式电除尘器:
这种电除尘器的除尘极由一根或一组呈圆形、六角形或方形的管子组成,管子直径一般为200—300mm,长度3—5m。截面是圆形或星形的电晕线安装在管子中心,含尘气体自上而下从管内通过。
板式电除尘器:
这种电除尘器的收尘板由若干块平板组成,为了减少粉尘的二次飞扬和增强极板的刚度,极板一般要扎制成各种不同的断面形状,电晕极安装在每排收尘极板构成的通道中间。
2. 按除尘板和电晕极的不同配置分类
按除尘板和电晕极的不同配置分为单区电除尘器和双区电除尘器
单区电除尘器 :
这种电除尘器的收尘板和电晕极都安装在同一区域内,所以粉尘的荷电和捕集在同一区域内,所以粉尘的荷电和捕集在同一区域内完成,单区电收尘器是被广泛采用的电除器装置。
双区电除尘器:
这种电除尘器的除尘系统和电晕系统分别装在两个不同的区域内。
前区内安装电晕极和阳极板,粉尘在此区域内进行荷电,这个区为电离区,后区内安装收尘极和阴极板,粉尘在此区域内被捕集,称此区为收尘区,由于电离区和收尘区分开,称此为双区除尘器。
3. 按电极清灰方式不同分类
按电极清灰方式不同分为干式电除尘、湿式电除尘、雾状粒子捕集器和半湿式电除尘器等。
湿式电除尘器
收尘极捕集的粉尘,采用水喷淋或用适当的方法在除尘极表面形成一层水膜,使沉积在除尘器上的粉尘和水一起流到除尘器的下部而排出,采用这种清灰方法的电除尘器称为湿式电除尘器。
干式电除尘器
在干燥状态下捕集烟气中的粉尘,沉积在除尘板上的粉尘借助机械振打清灰的除尘器称为干式电除尘器。
雾状粒子电捕集器
这种电除尘器捕集像硫酸雾,焦油雾那样的液滴,捕集后呈液态流下并除去,它也是属于湿式电除尘器的范畴。
半湿式电除尘器
吸取干式和湿式电收尘器的优点,出现了干、湿混合式电除尘器,也称半湿式电除尘器,高温烟气先经干式除尘室,再经湿式除尘室后经烟囱排出。
湿式除尘室的洗涤水可以循环使用,排出的泥浆,经浓缩池用泥浆泵送人干燥机烘干,烘干后的粉尘进入干式除尘室的灰斗排出。
4. 按气体在电除尘器内的运动方向分类
按气体在电除尘器内的运动方向分为立式电除尘器和卧式电除尘器。
立式电除尘器
气体在电除尘器内自下而上作垂直运动的称为立式电除尘器。这种电除尘器适用于气体流量小,收尘效率要求不高及粉尘性质易于捕集和安装场地较狭窄的情况。
卧式电除尘器
气体在电除尘器内沿水平方向运动的称为卧式电除尘。
