纺织厂余热回收锅炉

我们知道纺织印染行业一般都会用到蒸汽锅炉，因为纺织过程中需要大量的蒸汽对产品进行蒸煮，蒸汽用于生产过程中的退浆、煮练、漂洗、蒸碱、轧染、高温高压溢流染色、卷染、印花蒸化、烘干、热定型、锅炉连续排污或定期排污、三效或扩容碱回收、水膜除尘等工艺过程。能源主要采用电、燃油、燃气、蒸汽。。你可能不知道的是，纺织厂也会用到余热锅炉。最近有客户咨询余热回收锅炉，烟气来源是纺织厂，给20000m3/hr的500℃气体，10000m3/hr的360℃气体。

纺织厂余热回收锅炉

1、烘干机的余热回收利用

规模印染企业一般安装有10台左右烘干机组。在生产中，织物经过烧毛-退(冷轧堆)-煮-漂-水洗、丝光-水洗、染色-水洗、印花-蒸化-水洗等前处理、后染、印、整工艺流程中，均需要使用烘干机对加工织物进行烘干，根据所加工织物组织、纤维的不同，烘干机的车速也不同，烘筒内的蒸汽在释放热量后冷凝成水，经过疏水器排出大量高温蒸汽和水的混合液进入下水管网中，再与其他污水混合流入污分析水处理系统，因此烘干机的热蒸汽消耗很大，热能损失多。而这部分水是含有大量热能的洁净水。因此，专项回收这部分洁净高温热水直接回收到漂洗水槽是降低企业蒸汽消耗指标的一个重要手段。

2、浆纱机的余热回收利用

浆纱机作浆纱干燥之用。在浆纱机的下部有热风加热系统，热风进入浆纱机后，吸收浆纱的水分后排出。由于干燥过程主要是传质过程，因而热气体的下降不多，主要是湿含量加大。如利用排出的热空气来回收湿空气的热量，再返回浆纱机内与热源热风混合，可达到较好的节能目的。

3、热定型机余热回收利用

热定型机(或称拉幅机)是纺织印染行业中主要耗热机械之一。一般热定型机所需热风温度约为200℃左右,因此大量热气被排入空气。如加上燃料损失以及机体散热损失等,经估算输入热定型机的热量有90%以上由排放散入大气,真正处理织物所消耗的热量只占了输入定型机热量的2.9%。散失的热量不仅浪费能源而且造成环境的污染，废气中不仅含有大量的烟尘，而且还含有聚苯类有机物、染料助剂、非甲烷总烃等多种有害成分，如通过治理，不仅可以达到环保的要求，还可以变废为宝。因此热定型机的余热回收既有经济效益又有社会效益。用于热定型机余热回收的方式是排出的热风加热新鲜空气再返入热定型机，如果热定型机直接燃烧煤气或者轻柴油，一部分预热的空气也可以作为助燃空气或者用于加热热水。从余热回收效率、压力损失、防止堵塞、清洗等综合指标比较，采用热管换热器最能有效的解决上述问题。

4、废水的余热回收利用

印染企业每天排放含有杂质的废水温度高达100多℃，以前这些废水都是直接排到冷却池，经过冷却后再进入生化池进行处理，达标排放到污水管网，不仅冷却池负荷较大，而且这些热水也白白浪费掉。针对生产机台排列紧凑，无闲置空间的情况，采用分散收集、集中换热;对污水温度变化大的问题，采用区分温度收集、过滤长纤维杂质、保温输送、沉淀杂质、调节水量、分温度区域输入热交换系统，对不同的用水机台、不同的加工织物和不同的工艺使用不同的水温问题，采用了输入常温自来水吸收污水释放的热能后，区分水温输出各所需的热自来水供应到生产机台;对废弃的蒸汽热能和污水热能分别采用了废弃蒸汽热能回收和热污水热能交换两大部分。

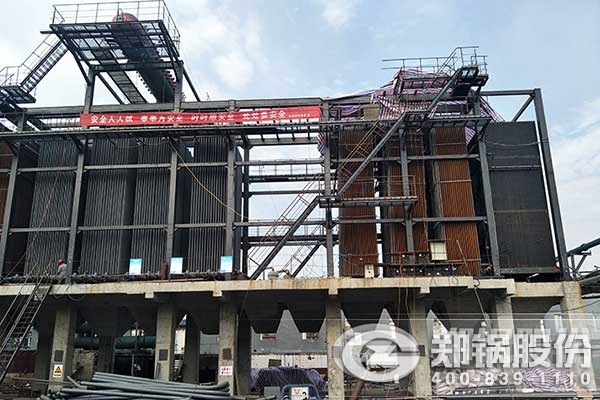

我公司针对印染行业能源消耗高、废弃热能排放状况复杂的特点，研制成功了印染行业余热锅炉。该育儿锅炉主要用于退浆、煮炼、漂白及丝光后水洗段的废水热能二次利用及部分废水的再利用，其最高热回收效率可达90%。该系统占地面积小，自身能耗小，维护简单。按工厂生产正常计算，使用本系统几个月即可收回设备投资。
