郑锅股份小课堂：余热锅炉有哪些分类

余热锅炉的分类：

一、按余热锅炉产生的蒸汽的压力等级分类 ：

目前余热锅炉采用有单压、双压、双压再热、三压、三压再热等五大类的汽水系统。

1.单压级余热锅炉：余热锅炉只生产一种压力的蒸汽 供给汽轮机。

2.双压或多压级余热锅炉：余热锅炉能生产两种不同压力或多种不同压力的蒸汽供给汽轮机。

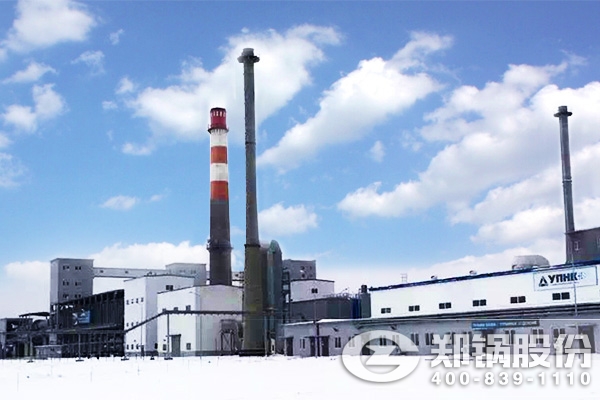

哈萨克斯坦35吨时碳素窑余热锅炉项目图

二、按受热面布置方式分类 ：

1.卧式布置余热锅炉 ;

2.立式布置余热锅炉。

三、按工质在蒸发受热面中的流动特点(工作原理)分类

1.自然循环余热锅炉

烟气是水平方向地流过垂直方向安装的管簇的。管簇中的水汽混合物与下降管中冷水的密度差，是维持蒸发器中汽水混合物自然循环的动力。

2.强制循环余热锅炉

烟气通常总是垂直地流过水平方向布置的管簇的。通过循环泵来保证蒸发器内循环流量的恒定。

3.直流余热锅炉

直流余热锅炉靠给水泵的压头将给水一次通过各受热面变成过热蒸汽。在蒸发受热面中，工质的流动是由给水泵压头来实现。
