郑州锅炉厂29MW全自动燃气热水锅炉技术参数和特点

  2022-06-06

目前,国内市场上大型燃气热水锅炉太都是由燃煤热水锅炉改型而来,基本上是在原结构上做少量本体及炉墙的改动,存在炉体较高、炉身较短、散装、熟效率偏低等缺点,用户并不满意。SZS型水管式燃油燃气锅炉是郑锅采用国外先进技术生产的新型冷凝节能锅炉炉型,按介质分为SZS燃气饱和蒸汽锅炉、SZS燃气过热蒸汽锅炉、SZS燃气热水锅炉。相比WNS燃油燃气系列锅炉,该型锅炉适用燃料范围更广泛,锅炉容量和设计压力范围更高大。

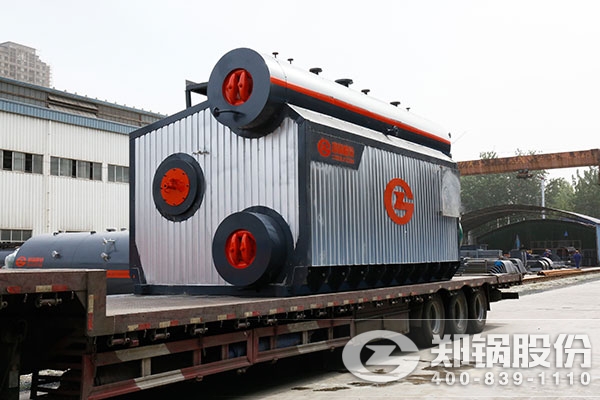

29MW全自动燃气热水锅炉

29MW全自动燃气热水锅炉

1、锅炉主要技术参数

  • 品牌:郑锅
  • 额定供热量:29MW
  • 额定工作压力:1.6MPa
  • 出水温度:150℃
  • 回水温度:90℃
  • 冷空气温度:30℃
  • 设计燃料:天然气
  • 热效率:91.67%
  • 燃料消耗量:3239Nm³/h
  • 调节方式:全自动控制
  • 燃烧方式:微正压室燃
  • 通风方式:强制通风
  • 锅炉外形尺寸(长x宽x高):11080x6870x7160mm
  • 锅炉总重量:65t

2、锅炉结构和特点:

(1)结构只寸合理,锅炉出力充足该锅炉选用德国SAACKE燃烧机,火焰直径为≠2.1m,长度为5.9m。根据燃气燃烧器火焰细而长的特点,选取合理的炉膛结构,与传统的燃煤炉相比,炉膛高度降低(上下锅筒中心线距离为3m)、炉膛长度加长(长为6.3m),炉膛容积热负荷提高f约为715kw/m。),炉膛出口烟温为1200℃,即保证燃料在炉膛内充分燃烧的同时,尽量降低钢材消耗,缩小炉膛容积。锅炉管束内烟气流速提高(约为17m/s),由于天然气燃烧后飞灰几乎为零,完全可以不考虑烟灰对对流管柬的磨损,合理的提高烟气流速,可使传热系数增大,减少受热面积。在热力计算中.选取了合理的热有效系数,保证锅炉有一定的超负荷能力。

(2)水循环可靠因大型组装锅炉受到运输条件的限制.上下锅筒间距较小,无法满足锅炉自然循环所需的动压头,所以受热面采用强制循环成为燃气热水锅炉结构布置的最大特点。

(3)热效率高锅炉烟气和工质采用逆流布置,平均温压大,传热好,保温材料选用硅酸铝毡和超细玻璃丝棉,总厚度达200mm左右,两种保温层问为空气央层,这种保温绝热使得锅炉散热降至最低同时该锅炉采用密闭的膜式壁结构,保证了锅炉正压燃烧不漏烟,使排烟焓降低,排烟温度下降,所有这些都使锅炉热效率大大提高,设计效率超过9O,节省燃料,运行费用低。

(4)维修方便外包与本体分别与钢架连接,满足本体自由膨胀的需要,同时外包与钢架之间用螺栓连接,拆卸方便,利于维修。

(5)安全可靠的保护措施对回水温度及回水压力、出水温度及出水压力、炉膛出El温度、排烟温度、锅炉出力通过电控柜监控,并在面板上用数显仪直观显示。对出水温度及压力超高、回水压力偏低、空气压力偏低、燃气压力超高或偏低等设定报警停炉;排烟温度超高报警停炉并锁定}对回水温度超高可自动调节燃气量;燃烧机配有熄火保护装置;炉膛出口装设防爆门装置;锅炉本体装有大锅筒、燃料为气体、锅炉停电保护能力强等措旋,确保锅炉万无一失的安全运行。

(6)锅炉结构紧凑、体积小、高度低,锅炉房造价成本低廉;高品位SAACKE燃烧机的全自动程度控制及高效率的燃烧都是该锅炉的特点。
