WNS6-1.25-Y燃油锅炉本体的主要部件都有哪些

  2018-06-19

WNS6T锅炉本体结构都有哪些部分组成

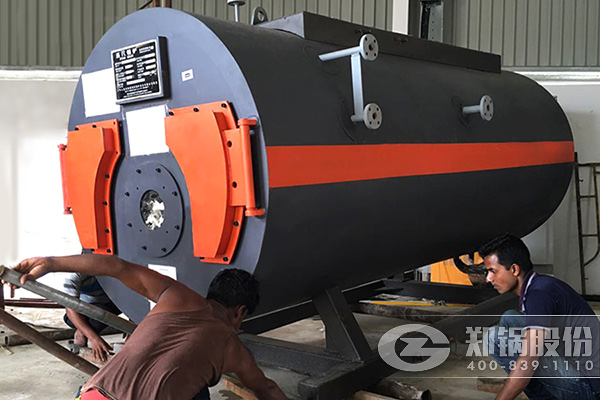

一台WNS燃油锅炉主要包括锅炉本体、前烟箱、后烟箱、保温层、支座、阀门仪表、燃烧器、水泵等,那么一台型号为WNS6-1.25-Y的6吨WNS燃油饱和蒸汽锅炉本体都有哪些主要部件呢?其实,WNS冷凝6吨锅炉是快装卧式燃油锅炉,与其说是锅炉部件,不如说它是由很多种结构组成。

该型6吨蒸汽锅炉本体上采用下置炉胆左右烟管对称布置湿背式结构形成。锅筒由Φ2200×16的筒体和Φ2200×18的前后管板组焊而成,第一回程为炉胆,由两节波形炉胆组焊而成,波形炉胆为Φ950。采用波形炉胆结构既增加了传热面积,增加了炉胆刚性,也满足了炉胆受热后的自由膨胀。回燃室由Φ950×16的筒体和Φ2200×18的内前、内后管板组焊而成。锅炉采用湿背式结构,避免了高温烟气对后烟箱的直接冲刷,提高了运行的可靠性。第二回程由141根Φ51×3的螺纹烟管组成,螺纹烟管可以大大强化传热,从而减少对流受热面积,使锅炉结构紧凑,节省钢材。第三回程由94根Φ51×3的螺纹烟管组成。 前后烟箱采用整体式烟箱,烟箱上有对开式烟箱门,该结构整体性好,美观大方,锅炉前后烟箱门结构新颖,开启轻便,便于内部检查及清理。

若您想要了解更多关于WNS6吨燃油燃气锅炉更多技术问题,欢迎直接在线咨询郑州锅炉股份有限公司
