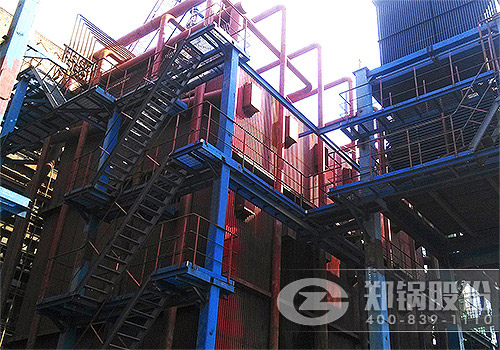

DHL角管链条炉排锅炉

DHL系列角管链条炉排锅炉采用了“用于循环流化床锅炉的烟尘分离导向装置”等两项实用新型专利技术（专利号：ZL201020552106.X、ZL2006100431332），具有热效率高，运行成本低，能长期无故障运行，锅炉出口烟尘排放浓度低，重量轻，基建投资少，片装出厂，现场安装工作量小，安装周期短等特点，是我国大容量热水锅炉的最新替代产品。DHL系列角管链条炉排燃煤锅炉产品可用做为城市和工矿企业等集中供热的热源主机，单机可供300000-400000m²建筑面积采暖，也可作为热电厂高峰锅炉，调节城市热网运行。对于需要大量工艺热水的工矿企业该锅炉也能满足其需求。

锅炉整体为“n”型布置，由Φ1600mm锅筒、炉膛水冷壁、外置下降管、大鳞片链条炉排、二组省煤器及管式空气预热器组成,该锅炉下降管布置在锅炉四角上，不仅作为水循环通道，同时还作为锅炉的支撑框架，把这种角上布置有不受热下降管且有自支撑的锅炉称为角管式锅炉。锅筒为外置式，炉膛为全封闭的膜式壁结构，对流受热面采用气面管结构，无钢架，水循环独特且安全，启动迅速。锅炉设计为双层布置，也可一层布置，可采用二台垂直上煤机单独上煤、也适用联合输煤。锅炉本体采用下支承、吊顶、耐热混凝土轻型炉墙、炉顶，由八根立柱承重，锅炉工质为经处理的软水，设计回水温度70℃、出水温度130℃，也可按回水温度90℃，出水温度150℃运行。
